變電站總布置是一門科學性、綜合性、政策性很強的工程，是電力基本建設工作的主要組成部分。站址選擇是否正確，總布置是否合理， 對基建投資、建設速度、運行的經濟性和安全性起著十分重要的甚至決定性的作用。實踐證明，凡是重視前期工作， 站址選擇得好，總布置合理而又緊湊的， 則投資省、建設快、經濟效益高，反之，將給電力建設造成損失和浪費，甚至影響安全供電。
一、變電站地址的選用
1.1節約用地，選擇良好的地形地質條件據最新統計，到今年為止，我國人均耕地占有量已經接近世界糧農組織規定的人均0。8畝的警戒線，而且每年還在不斷減少，因此，站址選擇時必須落實國策，認真貫徹執行節約用地的方針，并應遵循技術經濟合理的原則，合理布置配電裝置，盡可能提高土地的利用率。近幾年來，一些經濟較為發達的地區已經投入使用了不少GIS組合電器，并積累了一定的運行經驗。GIS組合電器具有體積小，占地面積少等優點，各地在進行變電站設備選型時，可借鑒一些較為先進的經驗，對變電站設備進行合理的選型和布置，盡量減少變電站的用地面積。良好的地形地質條件，也是我們選擇站址的重要條件。在選擇地形地貌時應該注意以下幾點:(1)查明場地地質構造，避開地震區和有可能塌陷的地段;(2)查明地下水埋藏條件和有無可開采的礦藏;(3)選取土壤電阻率較低的場地，滿足接地網對接地電阻的要求;(4)盡量減少平整場地的土、石方工程量以加快建設速度和減少投資，山區選址還應特別注意挖填方、軟硬地基不均、差異沉降和邊坡穩定等問題;(5)選擇地勢開闊平坦的場地。
1.2線路走廊 與市政規劃部門聯合開展城市電力設施布局專項規劃研究，把電網規劃與城市規劃有機結合，預留出必要的變電站用地和線路走廊，結合市政建設同步開展電網建設，提高城市中心區土地綜合利用水平，為城市電網建設和發展創造了有利條件。
1.3環境保護 要處理好變電所建設和環境保護之間的關系，把變電所景觀、噪聲、無線電干擾、電磁污染等環境問題在設計中加以解決，充分考慮經濟效益、社會效益和環境效益三者之間的統一，并強調變電所建設、城市建設和環境建設同步規劃、同步實施。
1.4交通運輸 站址應盡可能選擇在已有或規劃的鐵路、公路等交通線附近，以減少交通運輸?shù)耐顿Y，加快建設和降低運輸成本。站址的選擇還應考慮施工時設備材料的運輸。特別應考慮大型設備，如:主變壓器等大件的運輸方案，以及運行時搶修、維護的道路。變電站在運行后的對外運輸量是很小的。
1.5盡量避開污穢地段 選擇站址應盡量避開污穢地段，因污穢地段的各種污穢物，嚴重影響著變電站電氣設備運行的可靠性。其對電氣設備危害的程度與污染物的導電性、吸水性、附著力、氣象條件、污染物的數量、比重及與污染源的距離有密切聯系。
二、變電站計算機監控系統需處理好與站內相關系統的關系
2.1變電站監控系統與繼電保護系統的關系 繼電保護系統擔負著變電站和電網安全的重要使命，是保護電力系統非常關鍵的一個環節，這是保電網安全穩定運行的最后一道關口，其安全性、可靠性等級是最高的，這些都要求繼電保護系統必須是一個獨立的系統。變電站監控系統不得影響繼電保護系統的獨立性，保護的控制回路不進入站內監控系統，監控系統只是用來顯示，一個安全可靠性等級較低的系統，不能影響到安全可靠性要求更高的系統，這是一條原則，必須堅持。
2.2變電站計算機監控系統與電能量采集系統的關系
在輸紐變電站及關口變電站一般都安裝有電能量采集系統，電能量采集系統向有關部門傳送電量信息時多采用撥號方式，隨著網絡技術的發展以及變電站計算機監控系統的建設，給電量信息通過網絡傳輸提供了另一種快速、方便的形式，所以電能量采集裝置可通過自身的網卡或網口連接到網絡接入設備上，經過路由器上電力數據網，實現網絡數據傳輸。
2.3變電站計算機監控系統與MIS系統的關系
變電站監控系統擔負著電網實時數據的采集和處理，是個閉環系統，而MIS系統是各種生產信息、管理信息的綜合利用，是非實時系統，兩系統不應混為一談。變電站監控系統與MIS系統聯網，其信息流應該是單向，就是允許必要的實時信息向MIS系統輸送，但是不能夠反向傳輸，閉環控制的很多實時信息是MIS系統所不需要的，沒有完全開放的必要，所以變電站監控系統必須與當?shù)氐霓k公自動化系統(MIS)有效隔離，以保證控制系統安全。
三、 變電站計算機監控系統設計中的幾點考慮
(1)實時性要求，遙信1～2秒，遙測2～3秒(采集單元經監控系統處理到通信出口)。
(2)遙測數據精度要求(不低于常規RTU方式)。
(3)可靠性要求，一是遠動通信工作站或通信網關與當?shù)氐臄?shù)據服務器要相互獨立，二是當?shù)鼗蛏霞壵{(diào)度下發的動作指令要準確可靠地執行。
(4)標準化要求，即軟硬件產品以及通信接口、規約應符合國際標準或國家標準。
(5)正確處理計算機監控系統與變電站其它系統之間的關系，使之即有聯系又能保持獨立性。
四、設備的布置
(1)高、低壓配電系統圖與平面圖不一致。其表現形式有兩種:其一是系統圖與平面圖中柜屏的排列順序相反�？聪到y(tǒng)圖時是面向柜屏的正面，將其從左至右排列為1、2、3……n;而在平面圖上卻是面向屏的背面，將其從左至右排列為1、2、3……n，必然弄反了。要避免這一錯誤的關鍵是在系統圖和平面圖上都應面向柜屏的正面從左至右按順序排列。其二是平面圖上雙排面對面布置的配電屏之間有母線橋，而在系統圖卻未畫出。
(2)低壓配電屏屏前、屏后通道寬度不滿足新規范要求。如屏后有時僅距墻700mm，抽屜式低壓屏雙排面對面布置時僅相距1800mm。根據規范GB50053-94第4。2。9條規定，低壓配電室內成排布置配電屏的屏前、屏后的通道最小寬度為:其屏后通道，固定式和抽屜式均為1000mm;其屏前通道，固定式單排布置為1500mm，抽屜式單排布置為1800mm，固定式雙排面對面布置為2000mm，抽屜式雙排面對面布置為2300mm。只有當建筑物墻面遇有柱類局部凸出時，凸出部分的通道寬度可減少200mm。
(3)配電柜屏后通道的出口數量不滿足規范要求。作為規范強制性條文，GB50053-94第4。2。6條規定“配電裝置長度大于6m時，其柜屏后通道應設兩個出口，低壓配電裝置兩個出口間的距離超過15m時，尚應增加出口�！边@一條要強制執行的理由，是為了當高壓柜、低壓屏內電氣設備有突發性故障時，在屏后的巡視或維修人員能及時離開事故點。
五、結語

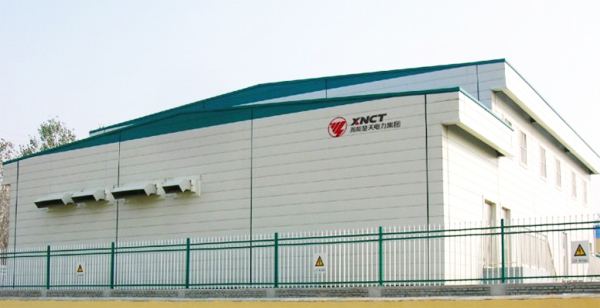

我集團研發的集成式智能變電站是采用先進、可靠、集成和環保的智能設備，以全站信息數字化、通信平臺網絡化、信息共享標準化為基本要求，自動完成信息采集、測量、控制、保護、計量和檢測等基本功能，同時，具備支持電網實時自動控制、智能調節、在線分析決策和協同互動等高級功能，采用堅固的面保式框架結構，將個功能原件、設備集成在房屋結構中，具有防雨、防曬、防噪音、防輻射的智能性變電站。
|
