如何看懂三相異步電動機的銘牌參數及選擇?
2017-12-21 蘇小喵 電力四射
<新電工手冊>上下冊，前清華校長力薦
免費領書|<電力工程電氣設計手冊(電氣一次+二次)>
電氣CAD圖紙免費領取!(至少5000套)
(點藍字，免費領資料↑↑)

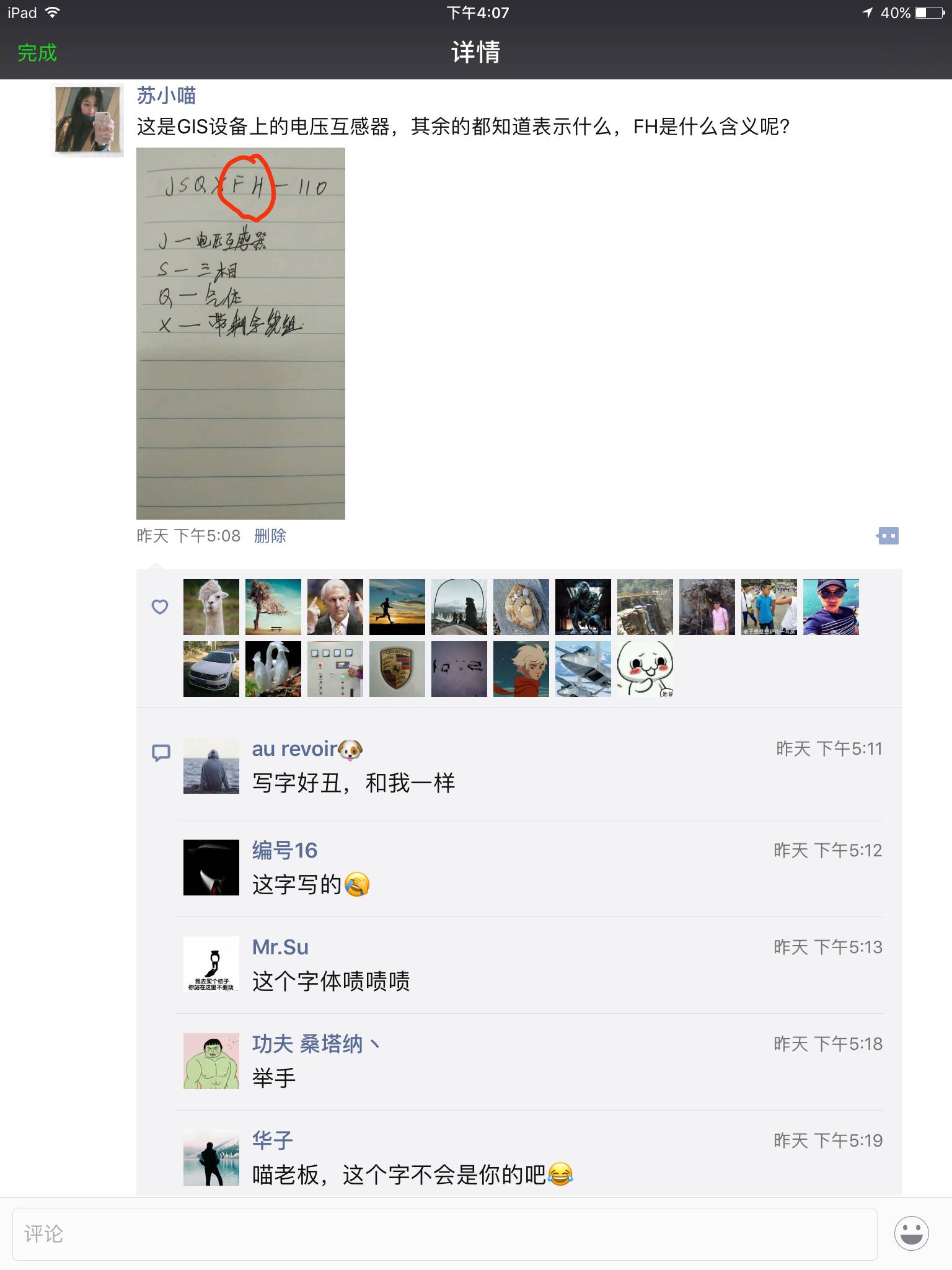

昨天，有人問我電機銘牌上的字母什么意思?然后就發生了下面這一幕——
你們關注的點不大對啊!
再說...我的字怎么可能這么丑!!
下面借用下@東京下雨 的回答：
J代表：電壓互感器。S代表：三相。Q代表：氣體絕緣。X代表：帶剩余電壓繞組。F代表：分開的二次繞組。H代表：配組“合”電器用。110代表：設備最高電壓。
借此機會，小喵和你們好好說說：
如何看懂三相異步電機上銘牌的參數?
三相異步電動機技術數據

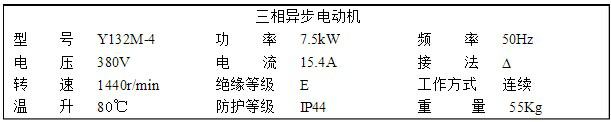

每臺電動機的機座上都裝有一塊銘牌。銘牌上標注有該電動機的主要性能和技術數據。
1).型號

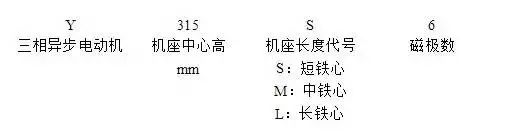

為不同用途和不同工作環境的需要，電機制造廠把電動機制成各種系列，每個系列的不同電動機用不同的型號表示。如
國產異步電動機的種類很多，不同類型的異步電動機采用大寫漢語拼音字母來表示。常用國產異步電動機有Y、J、JO、JR等系列。其中Y系列電動機是我國最新設計的統一系列產品;J、JO、JR是舊系列產品。字母J表示異步電動機，O表示封閉式電動機，R表示繞線式電動機。
2).接法
接法指電動機三相定子繞組的聯接方式。一般鼠籠式電動機的接線盒中有六根引出線，標有U1、V1、W1、U2、V2、W2，其中：
U1、V1、 W1是每一相繞組的始端
U2、V2、 W2是每一相繞組的末端
三相異步電動機的聯接方法有兩種：
星形(Y)聯接和三角形(△)聯接。通常三相異步電動機功率在4kW以下者接成星形;在4kW(不含)以上者，接成三角形。
3).額定電壓
是指電動機定子三相繞組規定應加的線電壓值。用符號“Ue”表示，單位是“V”或“伏”。若銘牌上標有兩個額定值，220/380伏，這表示定定子繞組做△連接時，其額定電壓應是220伏，而作星形(Y)連接時，其額定電壓應是380伏。
銘牌上所標的電壓值是指電動機在額定運行時定子繞組上應加的線電壓值。一般規定電動機的電壓不應高于或低于額定值的5%。
必須注意：在低于額定電壓下運行時，最大轉矩Tmax和啟動轉矩Tst會顯著地降低，這對電動機的運行是不利的。
三相異步電動機的額定電壓有380V、3000V及6000V等多種。
4).額定電流
表示電動機在額定狀態下運行時定子電路輸入的線電流。用“Le”表示，單位是“安”或“A”。
當電動機空載時，轉子轉速接近于旋轉磁場的轉速，兩者之間相對轉速很小，所以轉子電流近似為零，這時定子電流幾乎全為建立旋轉磁場的勵磁電流。當輸出功率增大時，轉子電流和定子電流都隨著相應增大。
5).功率與效率
額定功率：表示電動機在額定工作狀態下運行時轉軸上輸出的機械功率。用符號“P”表示，單位用“KW”或千瓦表示。銘牌上所標的功率值是指電動機在規定的環境溫度下，在額定運行時電極軸上輸出的機械功率值。
輸出功率與輸入功率不等，其差值等于電動機本身的損耗功率，包括銅損、鐵損及機械損耗等。所謂效率η就是輸出功率與輸入功率的比值。一般鼠籠式電動機在額定運行時的效率約為72%—93%。
6).功率因數
因為電動機是電感性負載，定子相電流比相電壓滯后一個φ角，cosφ就是電動機的功率因數。 三相異步電動機的功率因數較低，在額定負載時約為0.7~0.9，而在輕載和空載時更低，空載時只有0.2~0.3。 選擇電動機時應注意其容量，防止“大馬拉小車”，并力求縮短空載時間。
7).額定轉速
銘牌上的轉速是指電動機在額定狀態下的轉速。用符號“n”表示，單位為“轉/分”。
不同的磁極數對應有不同的轉速等級。最常用的是四個級的(n0=1500r/min)。
8).絕緣等級

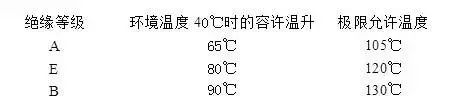

絕緣等級是指電動機定子繞組所用的絕緣材料的等級，它表明電動機所允許的最高工作溫度。絕緣材料的等級共分為七級，分別是
Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上
8).頻率
是指電動機定子繞組上的允許頻率，國產異步電動機的額定頻率為50Hz，用符號“f”表示，單位為“Hz”或“赫茲”。
9).溫升
是指電動機的繞組溫度允許高出周圍環境溫度的數值，也就是電動機繞組溫度與周圍環境溫度之差。
10).工作方式
指電動機在額定工作情況下，不同工作條件和情況允許的持續時間和周期。工作方式可分為連續(S1)、短時(S2)及斷續(S3)三種。
11).防護等級
表示電動機的防護能力，格式為IP * *(星號是兩位數字，如IP 4 4)，IP是防護的英文縮寫，后面第一位數字表示防止固體物體進入內部的等級，第二位數值表示防止水進入內部的等級。
