1、中心樁：
表示桿塔中心的位置，由設計在線路中心線上測定的木樁。有時也就叫桿位。根據線路不同可用P1、A2、B3等表示，P、A、B表示本線路桿號，同一條線路一般都用一個符號表示(也有不同情況)，后面數字表示桿位號，由1、2、3依次排序，表示**號桿位。
2、測樁：
在檔距內線路中心線上，為方便測量(通視、交叉跨越、風偏點等)而加設木樁，簡稱測樁，方便于線路測量，一般用“Z1、Z2”表示。

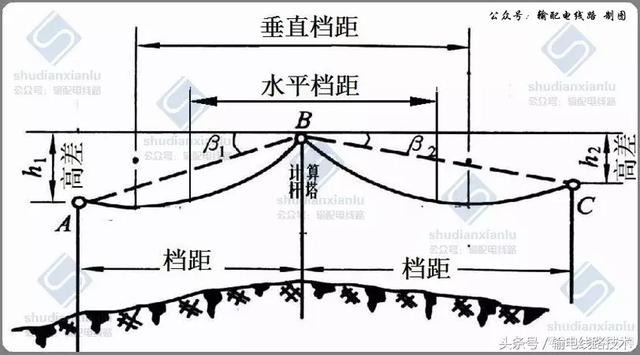

▲圖 檔距示意圖
3、檔距：
兩相鄰桿塔導線懸掛點間的水平距離。實際工作中一般以相鄰兩基桿塔之間的水平直線距離 。
4、水平檔距：
相鄰兩檔距之和的一半，又為風載檔距。
5、垂直檔距：
桿塔兩側電線最低點的水平距離，又稱重力檔距。
6、代表檔距:
我們把大小不等的一個多檔距的耐張段，用一個等效的假想檔距來代替它，這個能夠表達整個耐張力學規律的假想檔距，稱之為代表檔距或稱為規律檔距。
代表檔距的計算公式：

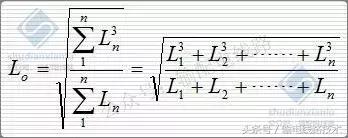

�、�)導線懸掛點等高情況：

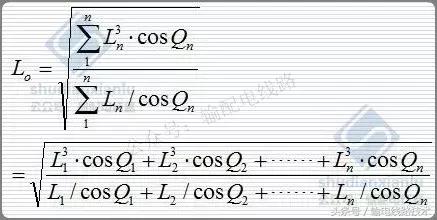

Ⅱ)導線懸掛點不等高情況：
式中：
Lo—規律檔距(米)
Ln—各檔檔距(米)
Qn—懸掛點高差角(度)
7、高差：
兩點間的垂直距離，線路中分為懸掛點高差、桿塔中心高差，用“h”表示。
8、弧垂：
一檔架空線內，導線與導線懸掛點所連直線間的最大垂直距離，稱為弧垂或弛度。一般用 “f ” 表示。

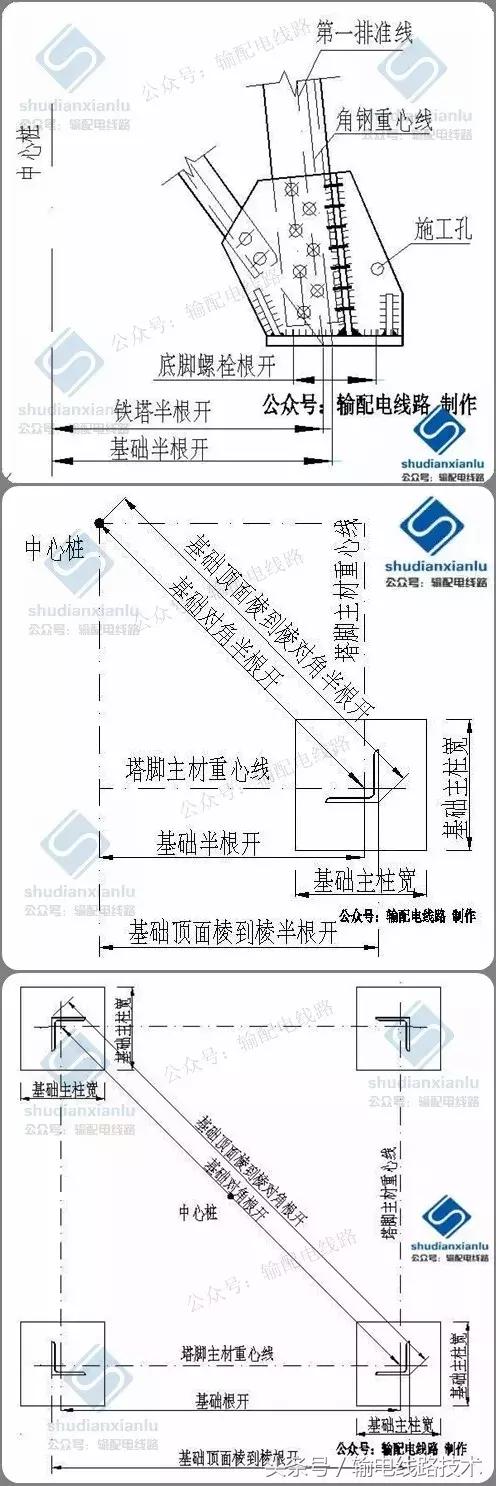

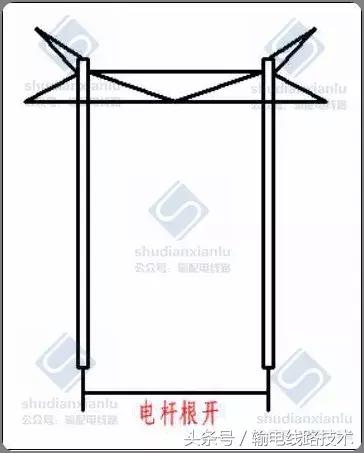

9、基礎根開：
指相鄰兩基礎中心間的距離;如果是地腳螺栓式，則表示相鄰兩基礎地腳螺栓幾何中心之間的水平距離。電桿根開是指雙桿(三聯桿)在平面上的桿與桿中心間距。
▲圖 根開布置示意圖
10、基礎半根開：
基礎主柱地腳螺栓中心(斜插式以主角鋼操作印記為基準)與線路中心線或中心線垂直線的水平距離。
11、基礎扭轉：
基礎地腳螺栓中心與線路基準線的實際夾角與設計夾角的差值，分順線路扭轉和橫線路扭轉。
12、桿塔埋深：
電桿(塔基)埋入土壤中的深度稱為桿塔埋深。

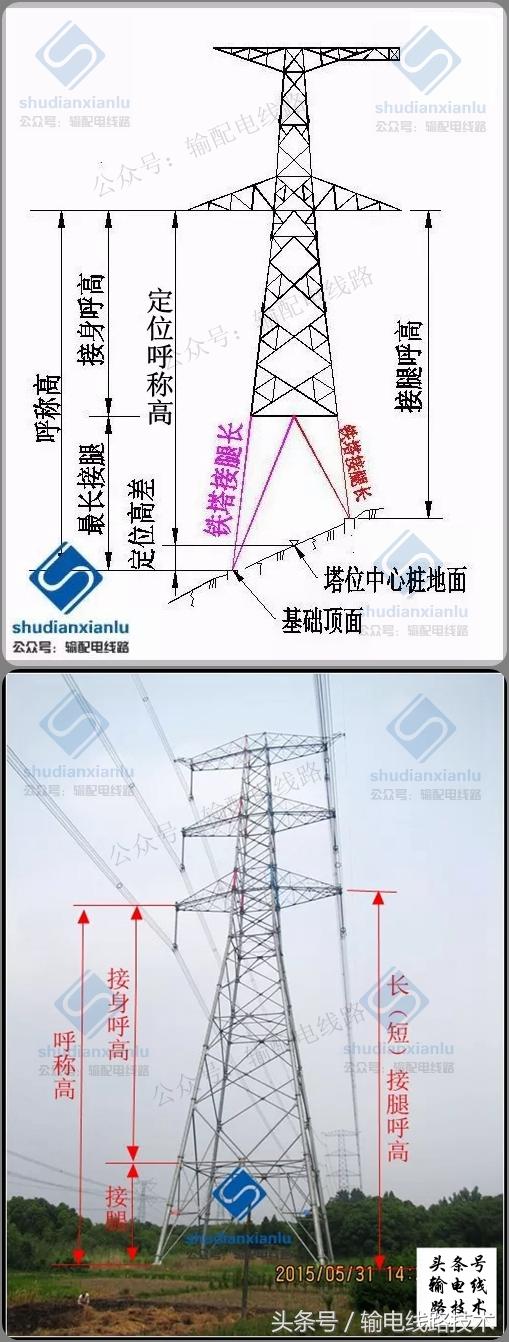

鐵塔組成示意圖
13、 塔頭
從塔腿往上塔架截面急劇變化(出現折線)出以上部分為塔頭，如果沒有截面急劇變化，那么下橫擔的下弦以上部分為塔頭。
14、 塔腿
基礎上面的第一段塔架稱為塔腿。
15、 塔身
塔腿和塔頭之間的部分稱為塔身。
16、呼稱高：
桿塔基準接腿底面至橫擔下平面的距離。

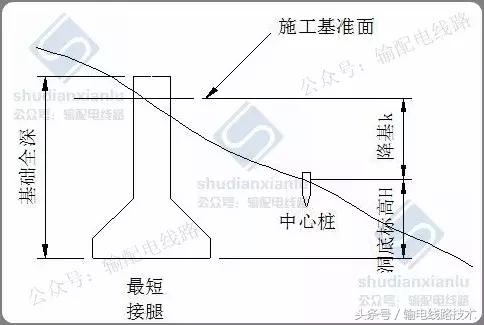

17、施工基面：
施工基面是計算基礎埋深和定位桿塔高的起始基準面。設計單位在桿塔定位測量時，根據基礎受力情況，以及不同的土壤形態、桿塔所需高度，測定了施工基準面，從這個基準面起始計算坑深H 和定位桿塔高，桿塔樁地面至施工基準面間有高差 K 叫做基礎施工基面值，一般習慣上常把這段高差 K 叫做降基。不同單位施工基面有差異，一般在全方位高低腿基礎配置中，是以最短接腿為基準面，設計確定的降基值為桿塔中心樁至最短接腿基礎頂面基準面的高差。
▲圖 施工基面示意圖
18、基礎頂面高差

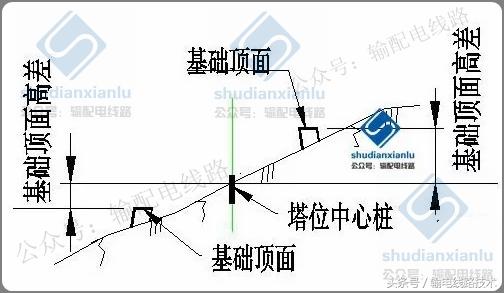

▲ 基礎頂面高差示意圖
如上圖所示，基礎頂面高差一般指基礎頂面至塔位中心樁地面的垂直距離。
該腿基礎頂面在塔位中心樁的上方，一般用正值表示;該腿基礎頂面在塔位中心樁的下方，一般用負值表示。
19、水平角：
相交于一點的兩方向線在水平面上的垂直投影所形成的夾角，稱為水平角。水平角一般用表示，角值范圍為0°～360°，見下頁圖。

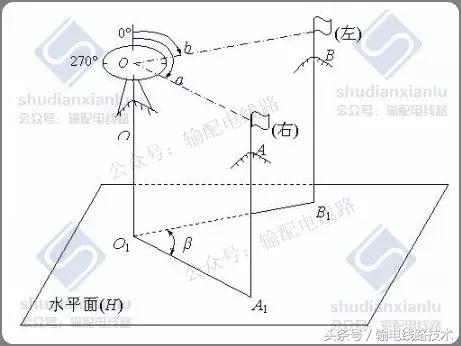

▲圖 水平角測量原理圖
20、豎直角：
在同一鉛垂面內，觀測視線與水平線之間的夾角，稱為垂直角，又稱傾角，用α表示。a=0°~±90°，仰角為正，俯角為負。如下圖所示，視線在水平線的上方，垂直角為仰角，符號為正(+α);視線在水平線的下方，垂直角為俯角，符號為負(-α)。

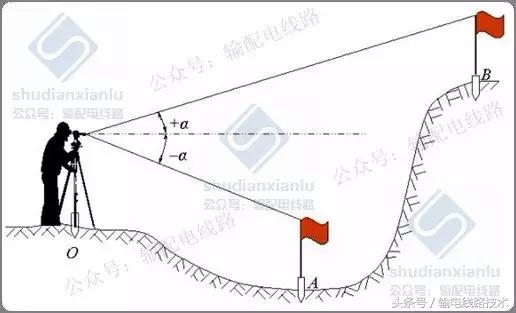

▲圖 垂直角測量原理圖
|
