一、我是某110千伏室外降壓變電站，走進我的大門口，你會看到兩個高大的鐵塔，它的左右各有一回電壓等級為110kV的進線，共4回路。

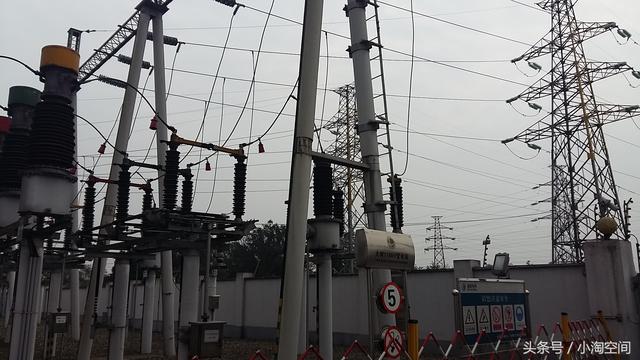

二、走進我的大房子，你會看到各種高壓電氣設備(如:避雷器、線路PT、隔離開關、短路器等)，我的家主要分為四個區域，分別為:

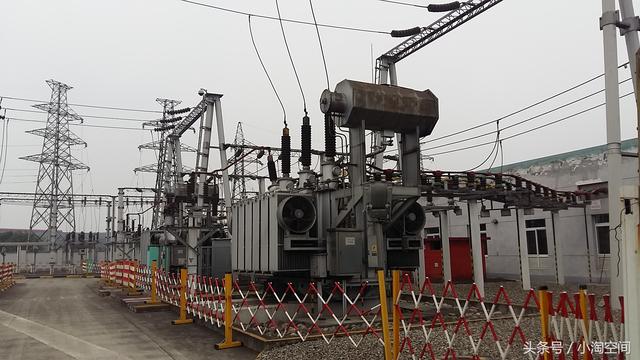

(1)、圖片所示主變區域、走進我的身旁你會看到一共有三臺主變，其中兩臺正在運行，另一臺是我們剛增加的兄弟(本期擴建一臺主變)。

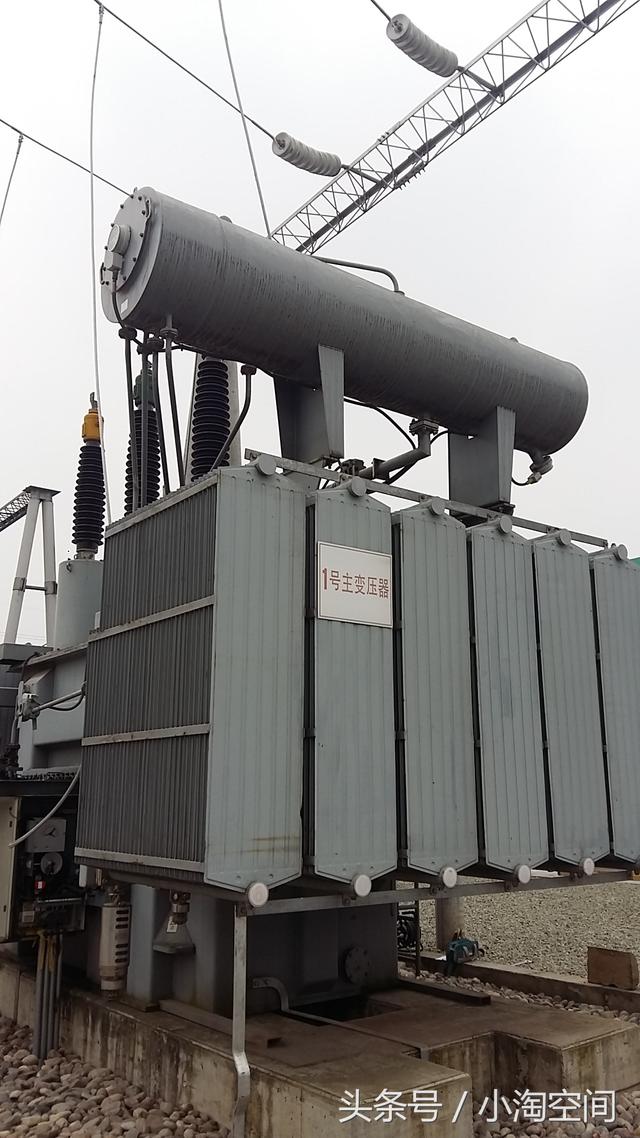

這就是新來的兄弟，它是從其他變電站拉過來和我們作伴的。

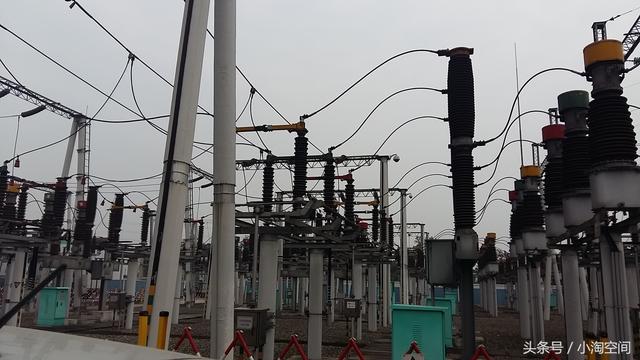

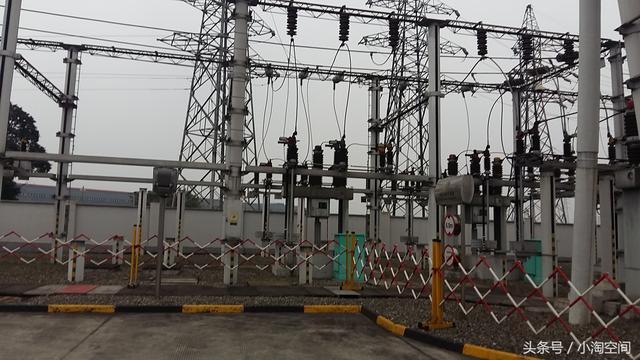

(2)、如下圖所示，這是我的110kV區域。
(3)、這是我的35kV區域，包含三個小區域，一個室外區域，兩個室內區域(開關柜室)，兩個室內區域中有一個是本次擴建的。
(4)主控室區域，圖片就不給大家展示了。
三、新來的主變兄弟(新擴建的主變)，也有自己的團隊，他們保護著它的安全運行。下面我給大家介紹一下:

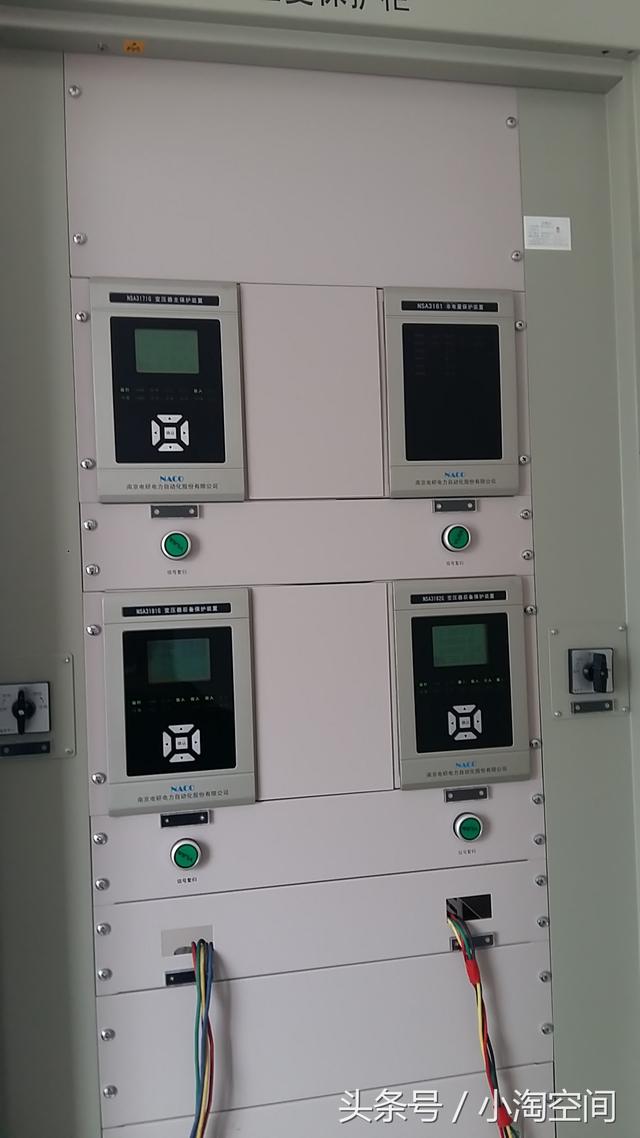

(1)、主變保護屏，樣子如下圖，它主要包含主變差動保護、高、低后背保護，非電量保護裝置。
(2)、主變測控屏，如下圖所示，它主要包括主變高壓側測控、低壓側測控和主變本體測控。

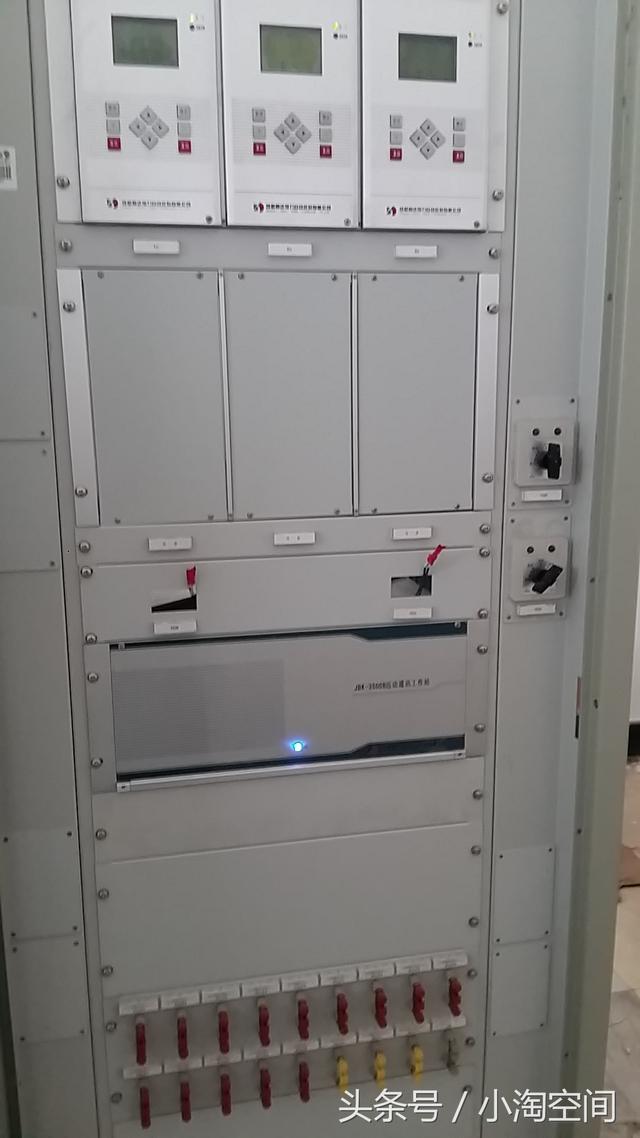

(3)、110kV線路保護屏，它主要由線路保護和測控裝置組成，如下圖所示。

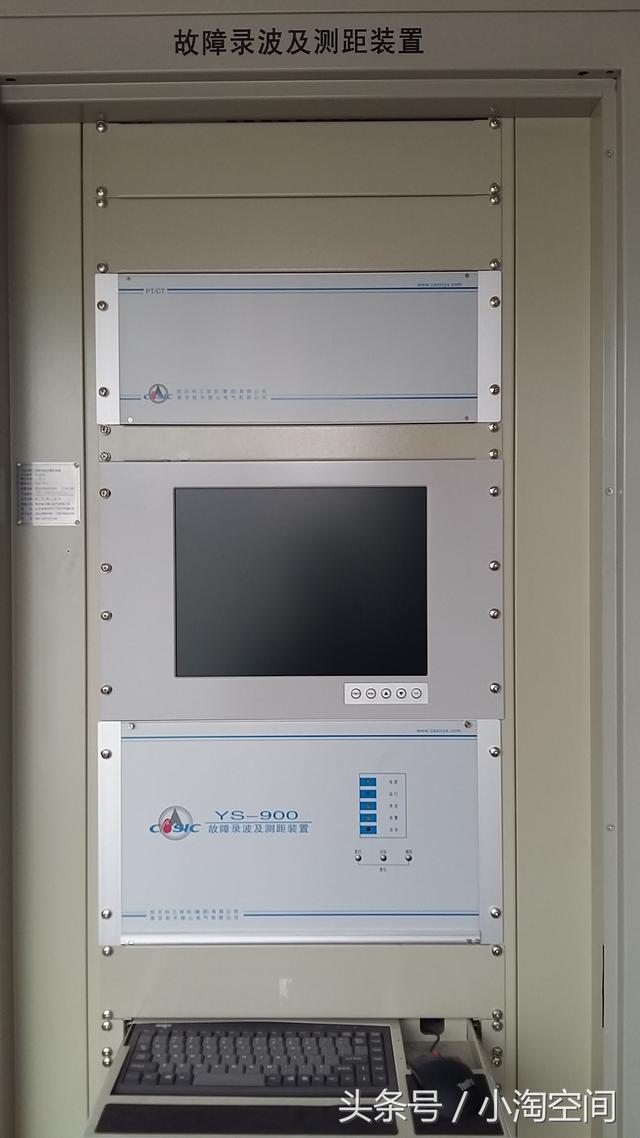

(4)、故障錄波屏，如下圖所示。
|
