今天給大家分享一個最新的三維動畫光伏電站安裝視頻教程，每個安裝步驟都演示的很清楚，值得學習和收藏。同時將戶用光伏電站和工商業光伏電站的詳細備案并網流程整理分享給大家，一并供小伙伴學習參考。
視頻教程主要分四個部份演示：戶用光伏電站的組部件構成、平面屋頂安裝步驟演示、斜屋頂安裝步驟演示及并網模式介紹。
1、戶用光伏電站的組部件構成介紹

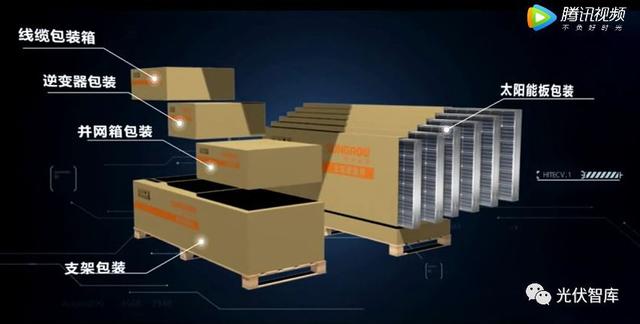

戶用系統主要由：太陽能板、逆變器、電線、并網箱及支架輔材。

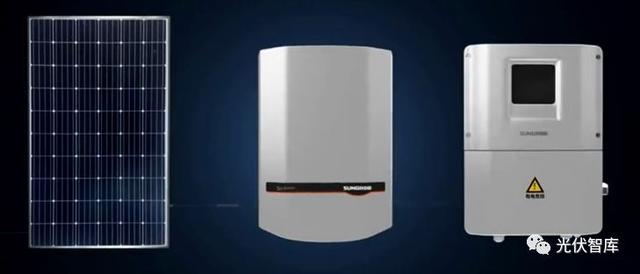

光伏系統的主要設備：光伏組件、逆變器和并網箱
平面屋頂和斜屋頂用的光伏支架輔材有所區別：

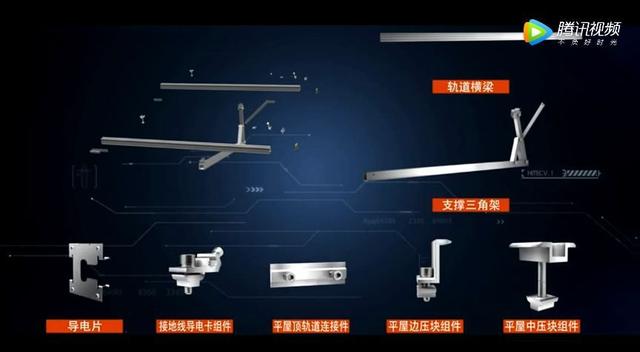

平面屋頂用到的支架輔材

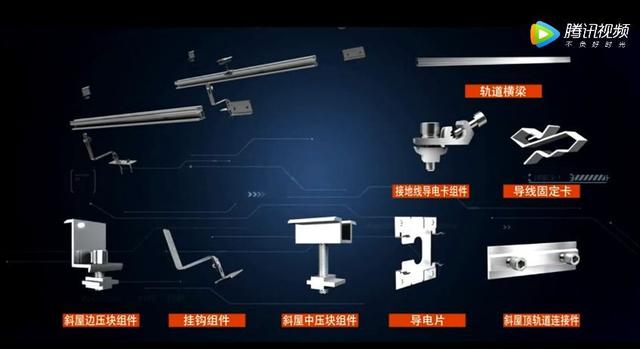

斜頂用到的支架輔材
2、平面屋頂安裝步驟演示
第一步：放線;
第二步：放置配重塊;
第三步：支架安裝;
1、三角加安裝，調整安裝傾角; 2、導軌安裝;3、斜支撐安裝。
第四步：太陽能板安裝;
1、放置太陽能板;2、放置組件接地導電片;3、安裝邊壓塊;4、放置組件接地導電片;5、安裝中壓塊;6、依次安裝剩余太陽能析。
第五步：確定線纜路徑及配電箱安裝位置;
第六步：逆變器及并網箱安裝;
1、確定膨脹也位置;2、打孔;3、放置膨脹螺栓;4、安裝逆變器掛板;5、緊固螺栓;6、用同樣的方法安裝并網箱掛板;7、安裝逆變器和并網箱。
第七步：電氣接線;
1、安裝導線固定卡;2、導線固定及串線;3、前后排電池板串線;4、組件直流電纜接入逆變器;5、逆變器交流側電纜接入并網箱;6、并網箱并網側電纜接入電網;7、逆變器機殼接地線接入并網箱;8、并網箱接地線引致接地極。
第八步：光伏陣列接地;
1、支架接地線接線;2、接地扁鐵引致地面通過接地極接地。
3、斜屋頂安裝步驟演示
第一步：放線;
第二步：安裝掛鉤;
1、取下瓦片;2、安裝孔定位;3、打孔;4、放置膨脹螺栓;5、放置掛鉤并堅固螺栓;6、刷防水膠;7、瓦片復位;8、依次安裝剩余掛鉤。
第三步：導軌安裝;
第四步：太陽能板安裝;
1、放置太陽能板;2、放置組件接地導電片;3、安裝邊壓塊;4、放置組件接地導電片;5、安裝中壓塊;6、依次安裝剩余太陽能析。
第五步：確定線纜路徑及配電箱安裝位置;
第六步：逆變器及并網箱安裝;
1、確定膨脹也位置;2、打孔;3、放置膨脹螺栓;4、安裝逆變器掛板;5、緊固螺栓;6、用同樣的方法安裝并網箱掛板;7、安裝逆變器和并網箱。
第七步：電氣接線;
1、組串直流電纜接線;2、逆變器交流側電纜接入并網箱;3、并網箱并網側電纜接入電網;4、逆變器機殼接地線接入并網箱;5、并網箱接地線引致接地極。
第八步：光伏陣列接地;
1、支架接地線接線;2、接地扁鐵引致地面通過接地極接地。
4、光伏電站并網模式介紹

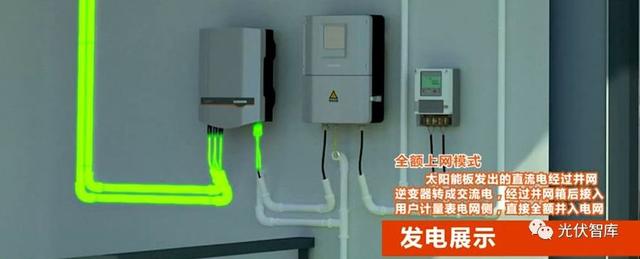

全額上網模式：

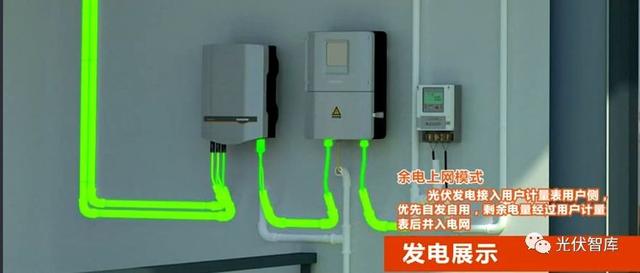

余電上網模式：
|
